实验室小容量精馏塔从其结构形式来分有：刺形塔、填料塔和筛板塔。从保温形式分有玻璃棉套保温、真空隔套保温和电加热保温。从部件联接模式分有玻璃标准磨口、玻璃球磨口和球口。在这种多精馏塔的结构和模式分类中，按实际使用情况来看，刺形塔理论板数太低，使用场合不多，筛板塔比刺形塔塔板数高了好多，但远不及填料塔塔板数来得高，因此在小容量精馏实验中普遍采用填料塔。其保温形式；根据物料沸点选用。物料沸点在150℃以下的，选真空保温精馏塔，物料沸点在150℃以上的选用电加热保温精馏塔。这里选取最常用的精馏塔作结构和性能介绍。

①单管玻璃精馏塔

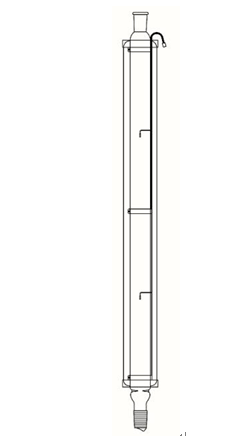

单管玻璃精馏塔，在塔底部标准接口上部一点的位置，不同方向共有4个，对内突出的填料支撑点，塔管外采用分段具刺毛花毛搭扣的保温玻璃棉套，中心相对180度位置，均开有5mm宽的长条塔内动态观察槽，单管玻璃精馏塔见图,单管玻璃精馏塔价格便宜，适合沸点小于150℃以下物料精馏。

a. 单管精馏塔结构示意   b.装好填料后的精馏    c.外加保温套的精馏塔

②真空夹套保温精馏塔

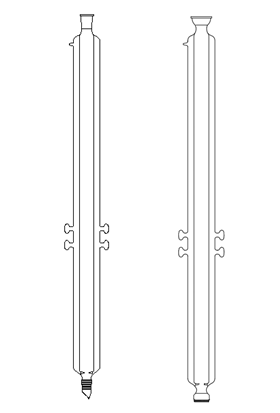

在单管玻璃精馏塔外，另外加一层波纹式空心夹套，把夹套中空气抽去，在350℃加热状态下使真空度达到小于1Pa，熔螎封口。此塔小试、中试都能用，通常中试采用较多，最大塔内径可至100mm，配用100L塔釜做中试精馏实验，适合沸点小于150℃物料。真空夹套保温精馏塔见图。

③真空镀银夹套保温精馏塔

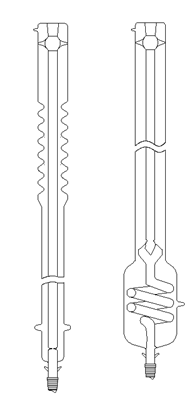

真空镀银夹套保温精馏塔有两种结构：一种是真空镀银5235型外波纹管夹套保温精馏塔，另一种是真空镀银5231型内蛇管夹套保温精馏塔。二者各有优缺点，从耐温性来讲后者优于前者，但后者常有细小填料落进蛇管内，增加气阻，影响上升气流。此种镀银精馏塔主要用于小容量精馏实验，市场现货供应标准口径仅限于24、29两种，大于29规格的常常需要专业定制。真空镀银夹套保温精馏塔见图3

  ④镀膜电加热保温精馏塔

镀膜电加热保温精馏塔加热均匀度优于电热带保温精馏塔，500mm以上塔高之精馏塔，分上、下二段保温加热，但其使用加热温度不宜超过150℃，且还不宜长时间连续高温加热，价格昂贵，小试精馏实验应用较多。镀膜电加热保温精馏塔见图。

⑤电加热保温精馏塔

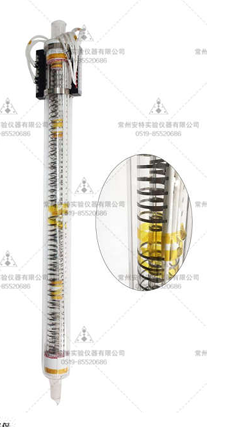

500mm塔高以上的电加热保温精馏塔，为上、下段控制电加热，分别实施独立温度设定，这更符合精馏塔塔内温度梯度分布实况。又由于采用内外层串接加热保温方式，故保温温度平稳。在其最外层，另加一层玻璃套管作安全保护。设内外层上段及内外层下段二组加热保温，有利于提高控温精度；温度控制精度1℃。内外层串联、上下段分别加热控制电加热保温精馏塔，是作者对市场原单层单组电加热塔的升级换代型产品，申请国家实用新型专利，双层双段电加热保温精馏塔，专利号： 201320026325.8。由于双层双段电加热保温精馏塔，保温效果良好，使用范围宽，且双层双段电加热保温精馏塔可耐350℃及其以下物料的精馏实验，在精馏小试和放大中试中被广泛采用。双层双段电加热保温精馏塔见图。
